Hva er de grunnleggende tekniske prosessene og materialkravene for å oppnå pålitelig vannmålersensorenhet i høypresisjonsmetrologi?

Integriteten til ethvert moderne måleinstrument, spesielt de som brukes til kritisk strømningsmåling som vannmålere og industrielle monitorer, er grunnleggende avhengig av nøyaktigheten og holdbarheten til dets interne Vannmålersensorenhet . Denne enheten er ikke bare en komponent, men et omhyggelig konstruert system der elektroniske elementer må integreres i et hus designet for å tåle tøffe, kontinuerlige driftsmiljøer. Utfordringen ligger i å omstille en sensitiv elektronisk komponent til en robust, sertifiserbar del av et større mekanisk system.

De tekniske prosessene som er involvert i denne transformasjonen er komplekse, som spenner over materialvitenskap, mikrofabrikasjon og presisjonsmekanisk montering. Sluttmålet er å sikre at sensoren opprettholder sin kalibrering og funksjonelle levetid over mange år, uavhengig av væskedynamikk, temperatursvingninger eller ytre mekanisk påkjenning.

Del 1: Presisjonens rolle i vannmålersensorsammenstilling for strømningsinstrumenter

I strømningsmålingsapplikasjoner er vannmålersensoren grensesnittet mellom væsken som måles og den elektroniske signalbehandlingsenheten. Denne enheten må utføre sin funksjon uten å forstyrre strømningsprofilen, introdusere forurensning eller lide under forringelse over tid. To primære typer sensorer illustrerer den kritiske naturen til sammenstillingen deres.

Montering av ultralydtransdusere:

Ultralydstrømmålere er avhengige av den nøyaktige timingen av lydbølger som sendes gjennom væsken. Monteringen av ultralydsvingeren er avgjørende for ytelsen.

Piezoelektrisk elementintegrasjon: Kjernen i transduseren er den piezoelektriske krystallen. Krystallen må festes til baksiden og frontflaten ved hjelp av spesialisert ledende epoksyharpiks. Tykkelsen og jevnheten til dette bindelaget påvirker direkte overførings- og mottakseffektiviteten til lydbølgene. En inkonsekvent binding introduserer signaltap og spredning, noe som fører til målefeil.

Forsegling og innkapsling: Siden transduseren vanligvis er i direkte kontakt med vann eller andre væsker, er robust innkapsling obligatorisk. Dette innebærer trykkstøping av hele enheten i en kjemisk motstandsdyktig polymer eller keramisk forbindelse. Forseglingsprosessen må sikre null inntrengning av fuktighet, som er den primære årsaken til langvarig elektronisk feil i våte omgivelser. Vakuuminnkapslingsteknikker brukes ofte for å eliminere luftlommer som kan kompromittere strukturell integritet under trykk.

Akustisk matchende lag: Et kritisk trinn i monteringen innebærer å påføre et akustisk matchende lag mellom transduserflaten og væsken. Dette laget optimerer overføringen av lydenergi til væsken. Tykkelsen på dette laget må kontrolleres til innenfor mikrometer, noe som krever automatiserte, rene rommonteringsforhold for å forhindre partikkelforurensning som kan endre de akustiske egenskapene.

Montering av elektromagnetiske sensorspoler:

Elektromagnetiske strømningsmålingsenheter bruker sensorer for å oppdage spenningen som induseres når en ledende væske passerer gjennom et magnetfelt. Dette krever montering av svært nøyaktige magnetiske spoler og elektroder.

Spolevikling og plassering: Magnetfeltet genereres av nøyaktig viklede spoler. Trådmålet og antall omdreininger må være ensartet, og spolene må plasseres symmetrisk innenfor målerkroppen. Enhver asymmetri i spoleplassering eller vikling skaper et uensartet magnetfelt, noe som resulterer i unøyaktige strømningsavlesninger. Automatiserte viklingsmaskiner og berøringsfrie verifiseringssystemer brukes for å bekrefte spolegeometri før sluttmontering.

Elektrodemontering og overflatefinish: Måleelektrodene må være i flukt med den indre overflaten av strømningsrøret for å forhindre turbulens eller akkumulering av rusk. Monteringsprosessen involverer typisk høy styrke, korrosjonsbestandige tetninger og presisjonsbearbeiding av elektrodehuset. Overflaten på selve elektrodene må være ekstremt jevn for å forhindre elektrokjemiske reaksjoner som kan forårsake signalstøy eller drift.

Jording og skjerming: Sammenstillingen må inneholde robust elektromagnetisk skjerming for å beskytte de følsomme måleelektrodene mot ekstern elektrisk støy og interferens. Riktig jording inne i enheten er avgjørende for å avvise vanlig modusstøy som kan ødelegge lavnivåspenningssignalene generert av den flytende væsken.

Den vellykkede gjennomføringen av disse krevende monteringstrinnene er underbygget av en komplett industrikjede, fra den første designen og produksjonen av formen til den endelige monteringen og verifiseringen. Denne strenge tilnærmingen til integrering av presisjonskomponenter er det som gjør det mulig for spesialiserte instrumentteknologiprodusenter, som Ningbo Water Cube Instrument Technology Company Limited, å levere nøyaktige og pålitelige vannmålere til markedet.

Hva er de viktigste tekniske og materialvitenskapelige utfordringene som ligger i høyvolumsproduksjon og kompleks verifisering av sensorenheter av instrumentkvalitet?

Å skalere produksjonen av høypresisjonssensorsammenstillinger fra laboratorieprototyper til millioner av enheter i en produksjonssetting byr på betydelige tekniske og materialvitenskapelige hindringer. Utfordringen er å opprettholde nanometernivåpresisjon og langsiktig stabilitet samtidig som kostnad og gjennomstrømming optimaliseres. Prosessen krever grundig kontroll over hver variabel, fra renheten til råmaterialene til den nøyaktige herdetiden for limforbindelser.

Del to: Utfordringer, verifisering og fremtidige retninger

De iboende vanskelighetene med å kombinere fleksibel elektronikk, stive komponenter og væskedynamikk til ett enkelt, holdbart produkt driver kontinuerlig innovasjon innen produksjon og kvalitetskontroll.

Materialvitenskapelige utfordringer i montering:

Korrosjon og kjemisk motstand: Sensorenheter utsettes konstant for vann, som ofte inneholder oppløste salter, klor og andre kjemikalier. Alle kontaktmaterialer inkludert sensorhuset, elektrodene og innkapslingsmidler må vise eksepsjonell motstand mot kjemisk nedbrytning og galvanisk korrosjon. Å bruke materialer som er kjemisk stabile, for eksempel spesialiserte kvaliteter av rustfritt stål, PEEK-polymer eller epoksyforbindelser, er avgjørende for å sikre en tiår lang levetid.

Termisk og mekanisk spenningsmatching: Ulike materialer i sammenstillingen ekspanderer og trekker seg sammen med forskjellige hastigheter når de utsettes for temperaturendringer. Denne forskjellen i termiske ekspansjonskoeffisienter kan indusere stress på sensorkomponentene, noe som fører til skjøtesvikt, sprukne tetninger eller signaldrift. Presisjonsmontering må bruke spenningsabsorberende grensesnittlag eller materialer med tett tilpassede termiske egenskaper for å dempe disse effektene. Selve bindemidlene må forbli stabile og elastiske over et bredt driftstemperaturområde.

Renhet og forurensningskontroll: Tilstedeværelsen av mikrostøvpartikler eller organiske rester under liming kan kompromittere den langsiktige adhesjonen og forseglingen av enheten. Høyvolumproduksjon krever strenge renromsprotokoller og automatiserte rengjøringstrinn, for eksempel plasmaetsing, før kritiske bindingsoperasjoner. Forurensning på forsiden av en ultralydsensor, for eksempel, kan dramatisk endre dens akustiske impedans og permanent svekke nøyaktigheten.

Kompleks verifisering og kvalitetskontroll:

Verifisering er ikke bare en siste sjekk; det er en iboende del av monteringsprosessen, og sikrer at sensoren oppfyller strenge internasjonale metrologiske standarder før integrering i det endelige instrumentet.

Strømningskalibrering og testing: Hver montert sensor eller målerbevegelse må kalibreres ved å bruke sporbare primærstandarder på akkrediterte strømningstestbenker. Dette innebærer å kjøre sammenstillingen gjennom et definert område av strømningshastigheter og sammenligne utgangssignalet med en kjent volum- eller massemåling. Kalibreringskurven som genereres under denne prosessen, lagres permanent og brukes av målerens fastvare for å korrigere rå sensordata.

Trykk- og lekkasjetesting: Den strukturelle integriteten til det forseglede Vannmålersensorenhet verifiseres ved hjelp av hydrauliske trykktester som overskrider maksimalt spesifisert driftstrykk. Enhver lekkasje, selv på mikroskopisk nivå, indikerer en feil i forseglings- eller bindingstrinnene til sammenstillingen. Disse testene må utføres under kontrollerte temperaturforhold for å ta hensyn til materialets ekspansjonseffekter.

Langsiktige stabilitets- og aldringstester: For å forutsi sensorens langsiktige pålitelighet, utføres akselererte aldringstester. Dette innebærer å utsette den sammensatte sensoren for sykliske variasjoner i temperatur, fuktighet og trykk over en kort periode for å simulere års drift. Datalogging under disse stresstestene bekrefter at sensorens nullpunkt og følsomhet holder seg innenfor akseptable grenser, og gir viktige data om holdbarheten til sammenstillingens materialer og bindemidler.

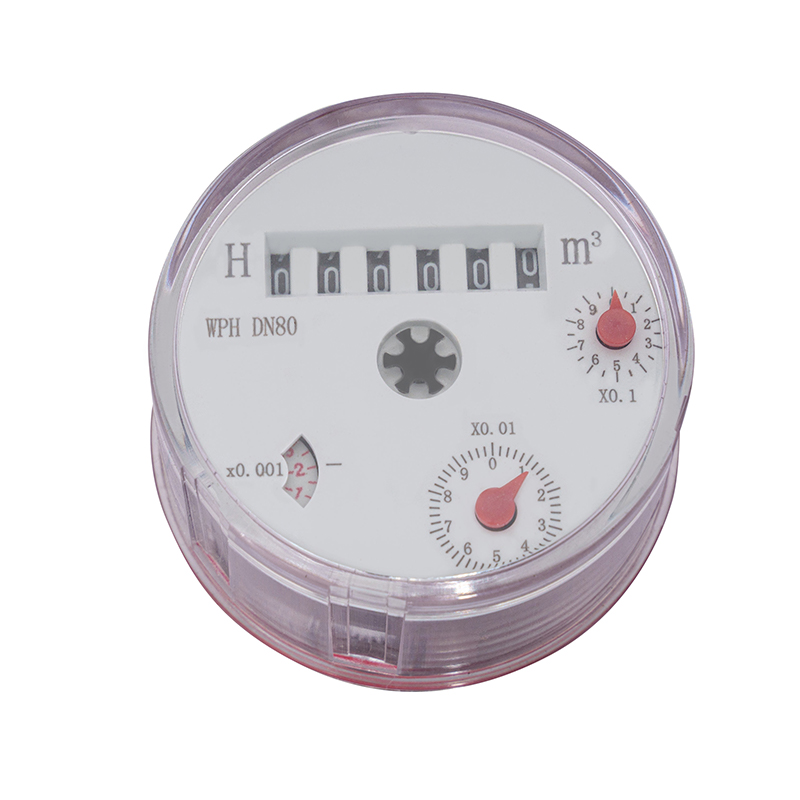

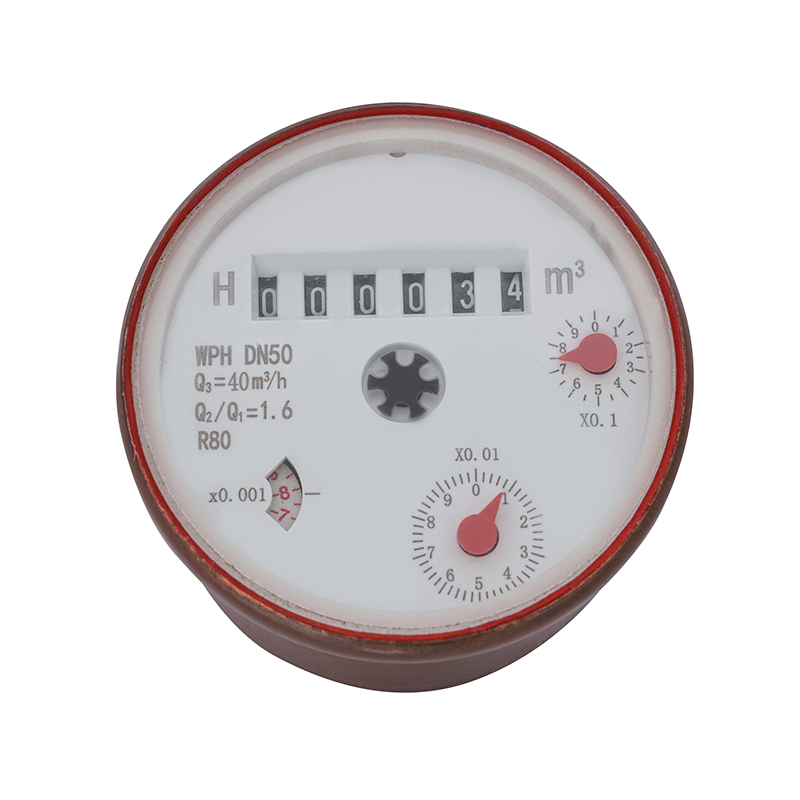

Optimalisert vannmålersensorenhet for strømningsmetrologi: ingeniørkjernen for presisjon og holdbarhet

Den pålitelige bruken av høyytelses væskemåling, spesielt i vannmålere med stor diameter, er helt avhengig av vellykket konstruksjon av den interne vannmålersensorenheten. Denne komponenten fungerer som instrumentets tekniske kjerne, ansvarlig for å konvertere flytende fysisk dynamikk til presise elektroniske signaler. Derfor må produksjonsprosessen for vannmålersensoren sikre at dens sensitive elektroniske elementer er integrert i en mekanisk og kjemisk robust struktur, noe som garanterer år med problemfri drift. En nulltoleransepolicy er vedtatt for ethvert avvik i produksjonsprosessen for vannmålersensorenheten, da selv mindre defekter direkte vil føre til målingsunøyaktigheter eller for tidlig systemsvikt.

Produksjonskjerne – høypresisjonsfabrikasjon og integrering av vannmålersensorenheten

Design og produksjon av Vannmålersensorenhet kombiner materialvitenskap med høypresisjonsfremstillingsteknikker for å sikre at den endelige måleenhetens ytelse oppfyller strenge spesifikasjoner. Denne prosessen dekker kritiske integreringskrav for begge hovedtyper av vannmålersensormontering: elektromagnetisk og ultralyd.

Presisjonsliming og innkapsling av ultrasonisk vannmålersensor: Kjernen i ultralydmåling ligger i perfekt overføring og mottak av akustiske signaler. Dette nødvendiggjør bruk av ledende epoksyharpiks med høy presisjon for å binde de piezoelektriske krystallene (energikilden for akustiske pulser) til det matchende laget. Påføringen av dette limet må være jevnt og ekstremt tynt, vanligvis kontrollert av automatiserte systemer under vakuumforhold for å forhindre innføring av akustisk impedansfeil, eliminere signalspredning og sikre følsomheten til Vannmålersensorenhet . Videre må de fine ledningene som forbinder krystallene til hovedsignalkretsen sikres ved hjelp av mikrosveising eller spesialiserte loddeteknikker for å motstå kontinuerlig vibrasjon og termisk syklus uten motstandsdrift. Til slutt er de elektroniske komponentene til hele vannmålersensorenheten innkapslet i en kjemisk inert polymer med høy tetthet for å sikre forsegling og eliminere mikroskopiske hulrom, og dermed garantere den langsiktige elektriske og mekaniske stabiliteten til vannmålersensorenheten i fuktige omgivelser.

Spolevikling og elektrodetetning for den elektromagnetiske vannmålersensorenheten: For den elektromagnetiske vannmålersensoren er presisjon nedfelt i integreringen av magnetfeltgenereringssystemet og måleelektrodene. De magnetiske spolene må vikles med ekstremt høy geometrisk nøyaktighet, med trådmålerkonsistens og presise svingteller overvåket av automatisert utstyr under kontinuerlig spenning. Ethvert avvik i magnetfeltet påvirker direkte nøyaktigheten til vannmålersensorenheten. Elektrodene, som registrerer spenning, må installeres i flukt med den indre veggen av strømningsrøret for å forhindre turbulens og akkumulering av rusk. Forseglingen av elektrodegjennomtrengningspunktene bruker høystyrke, kjemisk motstandsdyktige keramiske eller glassforseglinger, som er avgjørende for å sikre den lekkasjesikre naturen til vannmålersensorenheten. Samtidig må et ledende skjold og riktig jordingsvei integreres, som behandler den sensitive måleelektronikken og Vannmålersensorenhet foringsrør som et Faraday-bur for effektivt å isolere ekstern elektromagnetisk interferens og beskytte det svake målesignalet.
