1. Den registrerer det totale vannforbruket som strømmer gjennom tappevannsrørledningen. Den kan ikke brukes til måling av kloakk eller etsende væsker.
2. Denne vannmåleren vedtar en flyttbar struktur: vannmåleren trenger ikke å fjernes fra rørledningen, og bevegelsen kan trekkes ut for reparasjon eller utskifting.
3. Målemekanismen har god universalitet, noe som reduserer behovet for reservedeler. Den har også lavt trykktap og lang levetid.
4. Den kan reserveres for magnetiske eller ikke-magnetiske signalpekere. Ulike fjernoverføringsenheter kan konfigureres i henhold til ulike behov for å realisere funksjonen for fjernmåleravlesning.
DN400-600 Horisontal avtakbar vannmåler
- Tekniske parametere
- Om oss
- Kontakt oss
Utvendige mål og vekt
| Modell | Kaliber | Lang | Høy | Høy | Tilkoblingsmetode | Vekt | ||
| mm | Ytre flensdiameter | Bolthulls sentersirkeldiameter | Antall koblingsbolter | kg | ||||
| LXLC(Y)-50/50F | 50 | 200 | 256/245(F) | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)-65/65F | 65 | 200 | 266/255(F) | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)-80/80F | 80 | 225 | 276/265(F) | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)-100/100F | 100 | 250 | 286/275(F) | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)-125/125F | 125 | 250 | 301/290(F) | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)-150/150F | 150 | 300 | 345/335(F) | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)-200/200F | 200 | 350 | 373/365(F) | 500 | 340 | 295 | 8xM20 | 41.0 |
| LXLC(Y)-250/250F | 250 | 450 | 493/485(F) | 710 | 395 | 350 | 12xM20 | 83.0 |
| LXLC(Y)-300/300F | 300 | 500 | 516/505(F) | 730 | 445 | 400 | 12xM20 | 99.0 |
| LXLC(Y)-400/400F | 400 | 600 | 631/620(F) | 830 | 565 | 515 | 16xM24 | 163.0 |
| LXLC(Y)-500/500F | 500 | 800 | 739/730(F) | 930 | 670 | 620 | 20xM24 | 270.0 |
| LXLC(Y)/R-50 | 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)/R-65 | 65 | 200 | 266 | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)/R-80 | 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)/R-100 | 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)/R-125 | 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)/R-150 | 150 | 300 | 345 | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)/R-200 | 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 | 41.0 |
Merk:
1) Flensforbindelsen skal være i samsvar med spesifikasjonene til GB/T172416-2008/XG-2011 PN10 integrerte støpejernsflensdimensjoner, og spesielle spesifikasjoner skal foreslås ved bestilling.
2) Høyde G-dimensjon er nødvendig for å demontere bevegelsen. De ytre dimensjonene og vekten er kun for referanse, og det faktiske produktet skal gjelde.

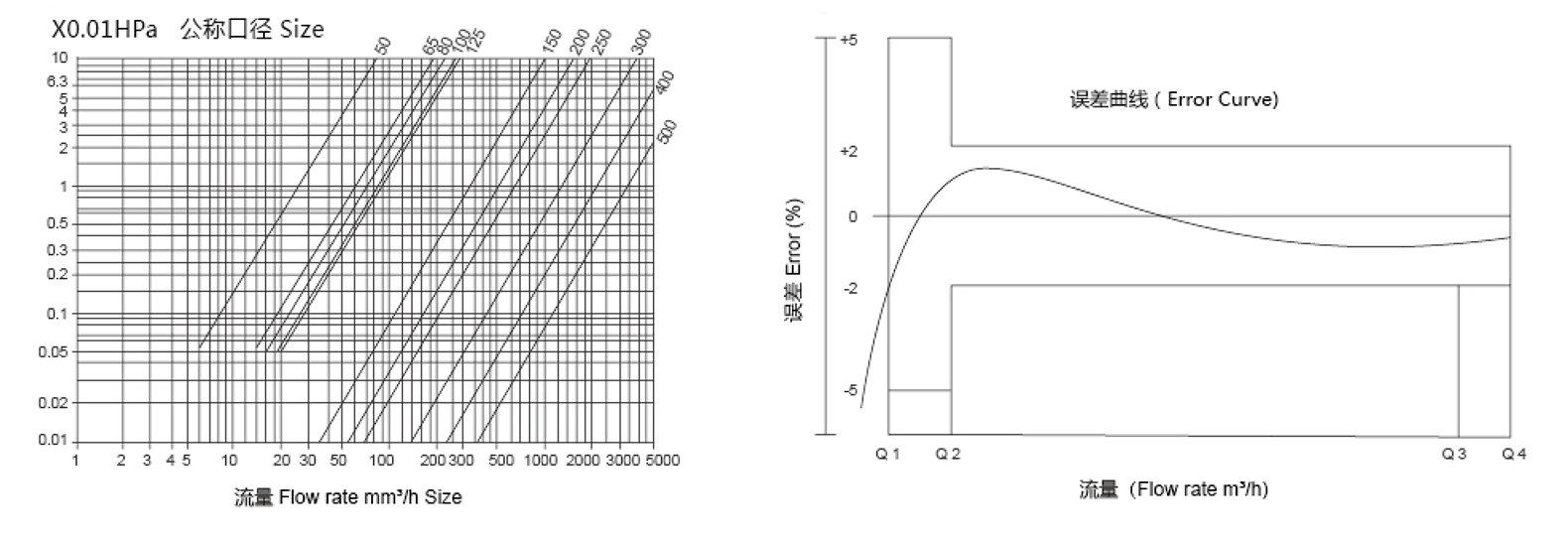

Trykktapskurve / Ytelsesfeilkurve
Tekniske indikatorer
1. Strømningsparametere
| Kaliber | Q 3 /Q 1 | Overbelastningsstrømningshastighet | Felles trafikk | Grenseflyt | Minimum strømningshastighet | Minimum lesing | Maksimal lesing |
| m³/t | L/t | m³ | |||||
| 50 | 100 | 50 | 40 | 640.0 | 400.0 | 0.001 | 999999 |
| 80 | 800.0 | 500.0 | |||||
| 50 | 1280.0 | 800.0 | |||||
| 65 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 80 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 100 | 100 | 125 | 100 | 1600.0 | 1000.0 | ||
| 80 | 2000.0 | 1250.0 | |||||
| 50 | 3200.0 | 2000.0 | |||||
| 125 | 100 | 200 | 160 | 2560.0 | 1600.0 | ||
| 80 | 3200.0 | 2000.0 | |||||
| 50 | 5120.0 | 3200.0 | |||||
| 150 | 100 | 312.5 | 250 | 4000.0 | 2500.0 | 0.01 | 9999999 |
| 80 | 5000.0 | 3125.0 | |||||
| 50 | 8000.0 | 5000.0 | |||||
| 200 | 100 | 500 | 400 | 6400.0 | 4000.0 | ||
| 80 | 8000.0 | 5000.0 | |||||
| 50 | 12800.0 | 8000.0 | |||||
| 250 | 100 | 787.5 | 630 | 10080.0 | 6300.0 | 0.1 | 99 999 999 |
| 80 | 12600.0 | 7875.0 | |||||
| 50 | 20160.0 | 12600.0 | |||||
| 300 | 100 | 1250 |
| 16000.0 | 10000.0 | ||
| 80 | 1000 | 20000.0 | 12500.0 | ||||
| 50 |
| 32000.0 | 20000.0 | ||||
| 400 | 100 | 2000 | 1600 | 25600.0 | 16000.0 | ||
| 80 | 32000.0 | 20000.0 | |||||
| 50 | 51200.0 | 32000.0 | |||||
| 500 | 100 | 3125 | 2500 | 40000.0 | 25000.0 | ||
| 80 | 50000.0 | 31250.0 | |||||
| 50 | 80000.0 | 50000.0 | |||||
Maksimal tillatt feil:
a) Den maksimalt tillatte feilen i lavsonen (QisQ
2. Parametre
| Prosjektinnhold | parameter |
| Temperaturvurdering | T30/90 |
| Trykkvurdering | KART16 |
| Følsomhetsnivå for strømningsfelt | U0/D0 |
| Trykktapsnivå | △pl6 |
| Nøyaktighetsklasse | nivå 2 |
Merk: The temperature level of LXLC (Y)/R-50~200 is T30/90.
Fjernoverføringsskjema
Om Ningbo Water Cube Instrument Technology Co., Ltd.
Ningbo Water Cube Instrument Technology Co., Ltd. er Kina DN400-600 Horisontal avtakbar vannmåler Produsenter og Engros DN400-600 Horisontal avtakbar vannmåler Leverandører spesialisert på produksjon av stor diameter vannmålere og vannmålerverk, inkludert produktdesign og utvikling, formproduksjon, sprøytestøping, samt montering og verifisering. Industrikjeden er komplett, og vi har langvarig samarbeid med mange innenlandske bedrifter. Bedriftens formål: kvalitet først, omdømme først. Vi ønsker bransjekolleger hjertelig velkommen til å besøke og gi veiledning.
-
Bransjestandard
-
9+ års industriell erfaring
-
Eksportert til mange land
-
7*24 timers kundeservice
Populære anbefalinger
Siste nytt
Direkte konklusjon om WPH Horisontal Spiral Wing Water Meter Den WPH horisontal spiralvinge vannmåler gir svært nøyaktig strømningsmåling og påliteli...
Neste generasjons WPH horisontale spiralvingevannmålere revolusjonerer nøyaktig vannstrømsovervåking
30-Apr-2026
WI Vannmåler: Kjernefunksjon og umiddelbar verdi WI-irrigasjonsvannmåleren er en presisjonsenhet designet for å måle vannstrømmen i vanningssystemer, og sikrer nøya...
WI Irrigation Water Meter Guide: Arbeidsprinsipper, typer og smarte landbruksapplikasjoner
23-Apr-2026 Hva er WPH Horisontal Spiral Wing Water Meter? Den WPH horisontal spiralvinge vannmåler er en høypresisjonsenhet som brukes til å måle vannstrømmen i rørledn...
WPH Horisontal Spiral Wing Water Meter: Presisjon, holdbarhet og effektivitet
16-Apr-2026 Hva er tilpassede vertikale vannmålere? Tilpassede vertikale vannmålere er spesialiserte enheter som brukes til å måle strømmen av vann i vertikale rørledninger. Disse ...
Skreddersy tilpassede vertikale vannmålere for økt nøyaktighet og effektivitet
09-Apr-2026 Introduksjon til vertikale vannmålere Vertikale vannmålere er spesialiserte instrumenter som brukes til å måle vannforbruk i både bolig- og industrimiljøer. Disse måler...
Optimalisering av vannmåling: Rollen til vertikale vannmålere i moderne installasjoner
02-Apr-2026Brunnskunnskap
DN400-600 Horisontal avtakbar vannmåler Målemekanisme Universalitet
Designfilosofien for DN400-600 Horisontal avtakbar vannmåler fokuserer på modularitet og standardisering, slik at målemekanismen kan fungere konsekvent på tvers av ulike størrelser og driftsforhold. Ningbo Water Cube Instrument Technology Co., Ltd. har konstruert interne strømningskanaler, rotorsystemer og magnetiske koblingsenheter med presise dimensjonstoleranser for å oppnå jevn ytelse. Den modulære tilnærmingen tillater at målemekanismen kan trekkes ut, repareres eller erstattes uten å endre rørledningskonfigurasjonen, noe som reduserer vedlikeholdstid og driftsforstyrrelser. I tillegg sikrer denne universelle utformingen at samme type mekanisme kan brukes i forskjellige målere innenfor DN400 til DN600-serien, noe som forenkler lagerstyring og reduserer antallet spesialiserte reservedeler som kreves. Rotoren og registerkomponentene er nøye justert for å opprettholde kalibreringskonsistens, og sikrer at vannstrømsmålinger er nøyaktige under varierende trykk og strømningsforhold. Ved å legge vekt på standardisering i designfasen, sikrer Ningbo Water Cube Instrument Technology Co., Ltd. at DN400-600-målerne leverer pålitelige avlesninger samtidig som det letter vedlikehold og installasjonseffektivitet på tvers av flere steder og vannsystemer.
Den horisontale flyttbare vannmåleren DN400-600 bruker en universell målemekanisme som støtter utskiftbare komponenter, noe som muliggjør effektiv lagerstyring og reduserte driftskostnader. Ningbo Water Cube Instrument Technology Co., Ltd. har designet målerotoren, magnetkoblingen og registermodulene slik at de kan brukes på tvers av modeller med flere meter. Denne designtilnærmingen tillater vannverk å opprettholde et mindre lager av reservedeler samtidig som det sikrer umiddelbar tilgjengelighet når vedlikehold er nødvendig. Hvis en rotor eller magnetisk kobling trenger utskifting, passer de standardiserte komponentene sømløst uten å kreve tilpasning, minimerer nedetid og forenkler teknikerarbeidsflyt. Reservedelseffektiviteten som oppnås med denne universaliteten reduserer også behovet for langtidslagring av flere unike deler og minimerer den logistiske kompleksiteten for kommunale vannsystemer. Videre forbedrer den standardiserte designen forutsigbarheten i vedlikeholdsplaner, muliggjør forebyggende utskiftingsstrategier for deler, forlenger levetiden og sikrer uavbrutt drift. DN400-600-målernes utskiftbare komponenter reduserer også opplæringskravene til vedlikeholdspersonell, ettersom de samme serviceprosedyrene gjelder på tvers av flere enheter, noe som forbedrer konsistensen og reduserer potensialet for driftsfeil. Denne tilnærmingen til komponentstandardisering er et viktig trekk ved Ningbo Water Cube Instrument Technology Co., Ltd.s ingeniørstrategi.
Den universelle målemekanismen til DN400-600 horisontal avtakbar vannmåler er konstruert for å fungere nøyaktig i forskjellige rørledninger og driftsforhold. Ningbo Water Cube Instrument Technology Co., Ltd. sikrer at måleren yter pålitelig under variable trykk, strømningshastigheter og rørledningskonfigurasjoner. De interne målekomponentene, inkludert rotoren, impelleren og magnetkoblingen, er optimert for minimal motstand, og reduserer trykktapet samtidig som målenøyaktigheten opprettholdes. Denne kompatibiliteten gjør at den samme målermodellen kan installeres i kommunale vannledninger, industrielle distribusjonssystemer og kommersielle rørledninger uten å kreve ytterligere modifikasjoner. Den universelle utformingen forenkler planlegging og distribusjon, da vannverk kan standardisere på én meter type for flere bruksområder. Det sikrer også konsistent kalibrering på tvers av installasjoner, noe som reduserer behovet for feltspesifikke justeringer. Ved å integrere en modulær og tilpasningsdyktig målemekanisme gjør Ningbo Water Cube Instrument Technology Co., Ltd. det mulig for DN400-600-målerne å opprettholde høy ytelse uavhengig av miljøvariasjoner, driftskompleksitet eller rørledningsdiameter, noe som øker påliteligheten og håndterbarheten til vanndistribusjonsnettverk.
DN400-600 horisontal avtakbar vannmåler gir overlegen vedlikeholdseffektivitet på grunn av dens universelle målemekanisme og avtakbare design. Ningbo Water Cube Instrument Technology Co., Ltd. har utviklet måleren slik at målemekanismen kan trekkes ut for inspeksjon, kalibrering eller utskifting uten å koble fra rørledningen. Denne modulære tilnærmingen reduserer nedetid og gjør det mulig for vannverk å utføre forebyggende eller korrigerende vedlikehold med minimalt avbrudd i vannforsyningen. Standardiserte komponenter forenkler vedlikeholdsprosedyrene ytterligere, ettersom de samme delene og verktøyene brukes på tvers av forskjellige målere, noe som forbedrer effektiviteten og reduserer potensielle feil under service. Den avtakbare mekanismen lar teknikere raskt diagnostisere og løse problemer, mens universaliteten til deler reduserer behovet for spesialisert opplæring. Målerens design støtter også prediktiv vedlikeholdspraksis, slik at verktøy kan planlegge reparasjoner basert på forventet slitasjemønster i stedet for reaktiv feil, noe som forlenger levetiden til utstyret. Gjennom disse designfunksjonene gir Ningbo Water Cube Instrument Technology Co., Ltd. en løsning som reduserer driftskostnadene og sikrer kontinuerlig, nøyaktig måling i store vannnettverk.
Driftssikkerheten i den horisontale avtakbare vannmåleren DN400-600 oppnås gjennom standardiserte komponenter og universelle designprinsipper. Ningbo Water Cube Instrument Technology Co., Ltd. sikrer at hver målemekanisme opprettholder konsistent kalibrering og ytelse på tvers av ulike installasjoner. Standardisering reduserer avvik i måleavlesninger, og sikrer nøyaktig vannforbruksovervåking og fakturering i kommunale og industrielle applikasjoner. Den universelle mekanismen minimerer sannsynligheten for driftsfeil, siden reservedeler er lett tilgjengelige og kompatible med flere målere. Presisjonsteknikken til rotorer, impellere og magnetiske koblinger sikrer minimal slitasje, og reduserer risikoen for ytelsesforringelse over tid. I tillegg tillater det standardiserte designet enklere kvalitetskontroll under produksjon og rutineverifiseringsprosesser, og sikrer at hver måler oppfyller strenge ytelsesstandarder. Ved å kombinere universalitet med robust konstruksjon, forbedrer Ningbo Water Cube Instrument Technology Co., Ltd. påliteligheten til vannforsyningssystemene og reduserer operasjonell risiko.
Universaliteten til DN400-600 horisontal avtakbar vannmålers målemekanisme gir betydelige langsiktige fordeler for vannverk. Ningbo Water Cube Instrument Technology Co., Ltd. har konstruert måleren for å redusere lagerkostnader, effektivisere vedlikehold og sikre konsistent driftsytelse. Standardiserte komponenter og modulær design gjør det mulig for verktøy å skalere infrastruktur effektivt, ved å bruke den samme mekanismen på tvers av flere installasjoner uten redesign eller ekstra opplæringskrav. Vedlikehold blir mer forutsigbart og kostnadseffektivt, samtidig som den lange levetiden til komponenter av høy kvalitet reduserer utskiftningsfrekvensen. Den universelle målemekanismen forbedrer også systemets pålitelighet, sikrer nøyaktig overvåking og muliggjør mer effektiv ressursstyring. Ved å integrere universalitet i kjernedesignet, gir Ningbo Water Cube Instrument Technology Co., Ltd. en løsning som støtter effektive, bærekraftige vannhåndteringsstrategier samtidig som langsiktige drifts- og kapitalutgifter for vannverk minimeres.
-
